新產品

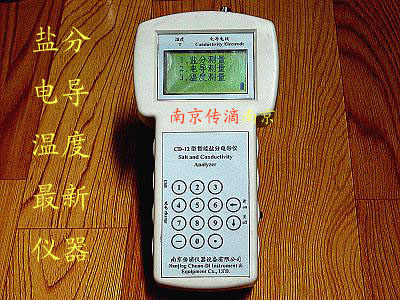

CD-12型鹽分電導溫度儀
一 概述
CD-12 型鹽分電導溫度儀是一種便攜式常規分析儀器，可以測量鹽分和溫度、電導和溫度、單獨測量溫度。它由微處理控制、計算，高亮度液晶顯示，中文菜單，操作簡便。它與 FJA-10 型土壤鹽分傳感器結合，是觀測和研究鹽漬土和水鹽動態的重要工具，是研究鹽漬土發生、演變以及改良利用的理想的觀測儀器。同時，它也可以用作地下輸油、輸氣管道及其它管線的防腐監測。 因此，它在國民經濟各部門中都可以得到廣泛的應用。
二 原理
1 、用電導電極測定溶液電導率時，電導率、電導值和電極常數三者之間的關系為：電導率 = 電極常數 × 電導值
所以只要在進行校正時，將儀器顯示值調整到電極常數值，儀器就能直接顯示被測電導率。測定時，只要將儀器所附的溫度補償電極與電導電極一起浸入被測液中，儀器就能進行自動溫度補償。測得結果為 25 ℃ 時的電導率。
2 、土壤含鹽量與該土壤在 25 ℃ 時的電導率呈函數對應關系。故只需測定后者就能求得前者。
三 功能與技術指標
1 鹽分測量范圍： 0.01~0.3mol/L ，最小讀數為 0.001mol/L ，配套測量精度優于 3%, 量程自動轉換;；
電導測量范圍： 0mS~20mS ，最小讀數為 0.001mS ；25 ° C 電導率測量范圍： 0mS/cm~20mS/cm ，最小讀數為 0.001mS/cm ；溫度測量范圍： - 20 ° C~ 100 ° C ，最小讀數為 0.1 ° C ；量程自動轉換;
2 測量刷新時間為 1 秒；
3 測量探頭裝在鹽分傳感器內．如果用電導電極測量溶液電導時,儀器要另配溫度探頭.儀器可以保存 255 個鹽分傳感器的參數，分別對應 1 到 255 號；
４儀器可以按順序保存 10000 個鹽分測量值。如果內存已有 10000 個測量結果，儀器提示：數據已滿，不能保存；
５儀器與 PC 機通信（ USB ） 鹽分測量結果數據讀取功能 ; 鹽分傳感器參數的操作包括：“從儀器讀取”、“從文件讀取”、“保存至文件”、“下載至儀器”功能。傳感器參數修改和“下載至儀器”功能；
６ 外形尺寸： 160 × 80 × 30mm ；重量：小于 0.3kg ；
７ 儀器電源：儀器由可充電的鋰電池供電，功耗小于 0.5W ； ８ 工作條件：環境溫度為 5~ 45 ℃ ；相對濕度為小于 85% 。
DDB-2型便攜式數字電導率儀
一、 述概
DDB-2型便攜式數字電導率儀既可與DJS-1型電導電極相配合，測定各種電解質溶液和純水的電導率, 又可以與TYC-2型或進口土壤鹽分傳感器相配合，測定土壤含鹽量及其動態變化。
儀器的重要特點：
1、本儀器具有自動溫度補償功能，當它與鹽分傳感器或電導電極配合使用時，可以方便地直接顯示出25℃時的被測電導值或電導率，克服了使用一般電導儀在讀出電導值或電導率的同時，還需測定被測點溫度，再換算成25℃是時的被測值，手續比較麻煩的缺點。
2、本儀器測電導值的上限較高，可達1×105微西量級，因此當遇到高含鹽量或高導電值，配用其它電導儀由于超過最大量限而無法測定時，用本儀器仍可測定。
3、本儀器工作穩定、重現性好，而且操作簡單、讀數方便、體積小、重量輕、耗電省，故特別適合于野外條件下應用。
二、 技術特性
1． 電導測量范圍為1μS-100mS（分5個量程）。
（1）10mS-100mS
（2）1mS-10mS
（3）100μS-1mS
（4）10μS-100μS
（5）1μS-10μS（在精度要求不高時可讀0.1μS）
8． 電導測量精度：<±1.5%
9． 溫度補償誤差：<±2%
10． 穩定性：±0.1%（滿度）±1個字（每小時）。
11． 重量：380g（含電池）
12． 體積：180×100×40mm
13． 使用條件：
⑴環境溫度：0～45℃
⑵相對濕度：≤85%
⑶供電：6F22 9V 電池二節
周圍無強烈電磁場干擾。
三、工作原理
1、用電導電極測定溶液電導率時，電導率、電導值和電極常數三者之間的關系為：
電導率=電極常數×電導值
故只要在進行校正時，將儀器顯示值調整到電極常數值，儀器就能直接顯示被測電導率。測定時，只要將儀器所附的溫度補償電極與電導電極一起浸入被測液中，儀器就能進行自動溫度補償。
2、土壤含鹽量與該土壤在25℃時的電導率呈線性關系。故只需測定后者就能求得前者。測定土壤含鹽量用的鹽分傳感器內部包含一個鹽分傳感元件和一個溫度傳感元件，鹽分傳感元件是用兩塊方形鉑網緊貼在圓形多孔陶瓷片的兩邊而構成一個鉑網電導電極。當傳感器被埋入土壤時，多孔陶瓷片中的許與陶瓷片孔隙中的離子通過擴散達到平衡，陶瓷片中的溶液濃度即可代表土壤孔隙中的溶液濃度。
多孔隙將被土壤溶液所充滿，土壤溶液中的鹽分離子測定時，儀器所顯示的用鉑網電極測得的電導值與土壤電導率之間的關系曲線，在一定范圍內，近似一條直線，可用公式Y(jié)=BX+A表示。式中A稱為截距，B稱為斜率，它們是決定傳感器特性的兩個常數。因此在實際使用時，只要測定25℃時的電導值Y，就可算出25℃時的土壤電導率X和含鹽量。
鹽分傳感器中的熱敏電阻是作測溫和進行自動溫度補償用的。因熱敏電阻的阻值是隨溫度上升而下降，故將其通過導線而接至儀器的溫度補償線路，就能控制儀器的顯示靈敏度，使得傳感器不論處于何種溫度，儀器顯示值始終保持為25℃時的電導值。
3、DDB-2型儀器的電導測定電路的核心部分是一個比例運算放大器A。由穩幅振蕩器提供的穩定正弦電壓通過Rx而加到放大器A的反相輸入端，放大器的輸出電壓U=（Rf/
Rx）×E,而被測電導Sx=1/ Rx，所以U=RfSxE。由線性檢波器將U值轉換成一個與其成正比的直流信號電壓，并用三位半液晶顯示的數字電壓表進行顯示。這樣，通過規格化之后，就可使顯示的數值恰好代表Sx值。
溫度補償環節是連接在線性檢波器的負反饋電路中的。利用溫度補償器中熱敏電阻阻值隨被測點溫度而變這一特點來控制負反饋深度，使檢波靈敏度作出相應的改變。在選配得當?shù)那闆r下，雖然被測電導率或電導值會由于溫度的大幅度變化而產生較大的變化，但經過自動溫度補償后的儀器顯示值變化卻很小，并始終保持在25℃時的被測值附近。
四、 使用方法
1、配用DJS-1型電導電極測定溶液或純水電導率時：
（1）檢查零點。使儀器右側的電極插座保持懸空；將"×10-2 mS"量程按扭撳下；將電源開關撥在"開"位置。這時，液晶顯示屏上的標準顯示值應為000。否則可用小螺絲刀調節儀器右邊小孔中的"調零"電位器，使顯示達到.000。通�？偸菫�000，不需要調節。
（2）調整電極常數顯示值。將電導電極或鹽分傳感器拔下（或電導電極不要插在被測溶液中，但鹽分傳感器一定要拔下），將"校正"開關按下，將"補償/一般"開關撥在"一般"位置。這時可調節"校正"電位器，使顯示值
為所用電極常數值。這樣在測定時，儀器顯示值就代表被測電導率。
（3）測定操作。將電導電極和桿狀溫度補償電極浸于被測溶液中；同時分別將連接它們的插頭插入儀器右側的插座中；將測量范圍開關按下；"補償/一般"開關撥在"補償"位置時，儀器就能進行自動溫度補償，直接顯示25℃時的電導率；撥在"一般"位置時，則不起溫度補償作用，此時的顯示值代表溶液所處實際溫度下的電導率。
測定溶液電導率時，一般先將10mS-100mS測量按鈕按下，這時信號源頻率為1000Hz左右。按下合適的量程按紐，使顯示值介于100～1000之間。測定純水電導率時，可將"×10-1μS"與"×10-2μS"按鈕同時按下，這時信號源頻率為100Hz左右。
2、配用TYC-2型鹽分傳感器測定土壤電導值時：
（1）檢查零點。方法與上述相同。
（2）檢查校正顯示值。方法與上述調節電極常數顯示值相似，只是應將校正顯示值調在100。
（3）測定操作。將鹽分傳感器的插頭插入儀器右側的插座中，其余操作與溶液電導率測定相同。
五、注意事項
1、為避免使比例放大器工作于開環狀態、增大電流損耗，使用時不要使四只量程按紐同時處于復位（不撳下）狀態，可先撳下任一只量程按紐。
2、 本儀器為了少用一節電池，采用低壓供電。為了保證測量精度，故選擇不同量程，在100-1000中讀數。
3、 當儀器處于"校正"狀態，調?quot;校正"電位器， "校正"調節器已調不到所需要的值時，或校正值不穩定時，表明電池電壓已不足，需要更換，更換電池時只需要卸下電池后蓋，即可進行。
4、 請注意，不要使液晶顯示屏長時間處于強光照射之下，以免引起老化，縮短壽命。
5、 當顯示屏上出現"1."或"-1."顯示時，表明數字表的輸入信號電壓已過載（超過200mV）。引起過載的主要原因可能是由于所用量程選得過低，或更換電池后，電池搭扣和電池引出端之間接觸不佳。
DDB-3型數字溫度電導率儀
除了多一個溫度測定功能外，其他都與DDB-2型便攜式數字電導率儀一樣。
FJA-11 型鹽分傳感器變送器和 FJA-12 型鹽分傳感器讀數儀
一 概述
FJA-11 型鹽分傳感器變送器和 FJA-12 型鹽分傳感器讀數儀 與 FJA-10 型土壤鹽分傳感器結合，是觀測和研究鹽漬土和水鹽動態的重要工具，是研究鹽漬土發生、演變以及改良利用的理想的觀測儀器。同時，它也可以用作地下輸油、輸氣管道及其它管線的防腐監測。 因此，它在國民經濟各部門中都可以得到廣泛的應用。
二 原理
1、用電導電極測定溶液電導率時，電導率、電導值和電極常數三者之間的關系為：
電導率=電極常數×電導值
所以只要在進行校正時，將儀器顯示值調整到電極常數值，儀器就能直接顯示被測電導率。測定時，只要將儀器所附的溫度補償電極與電導電極一起浸入被測液中，儀器就能進行自動溫度補償。測得結果為25℃時的電導率。
2、土壤含鹽量與該土壤在25℃時的電導率呈函數對應關系。故只需測定后者就能求得前者。
FJA-11 型鹽分傳感器變送器 是一個將 FJA-10 型鹽分傳感器的電導信號轉化為電壓信號的變送裝置,便于用計算機數據采集卡采集 25 度時的電導值,進而根據鹽分傳感器提供的方程計算出鹽分的含量.也可以用萬用表讀數后,人工計算結果.
FJA-12 型鹽分傳感器讀數儀 是一個將 FJA-10 型鹽分傳感器的電導信號轉化為電壓信號直接讀數的儀器,直接讀出 25 度時的電導值,進而根據鹽分傳感器提供的方程計算出鹽分的含量.
三 功能與技術指標
1 鹽分測量范圍：0.01~0.3mol/L，最小讀數為0.01mol/L，配套測量精度優于5% ；
電導測量范圍： 0-20mS( 相對應于 0-2000mV) ,最小分辨率: 0.01mS ；
2 變送器輸出信號: 0-2000mV,供電電壓: 7-15V ,通常采用 12V(DC) ； 供電電流: 20mA;
3 讀數表供電電壓: 1.5V 電池( 5 號) 2 節 。
4 儀器外形尺寸：變送器:70×45×18mm；重量：小于0.06kg；讀數表:135×65×24mm；重量：小于0.16kg；
８工作條件：環境溫度為0~45 ℃ ；相對濕度為小于85% 。
DDB-12型數字電導率儀
一 它除了作為通常電導儀應用外，還可以將FJA-10 型鹽分傳感器的電導信號轉化為電壓信號直接讀數的儀器,直接讀出 25 度時的電導值,進而根據鹽分傳感器提供的方程計算出鹽分的含量.
二 功能與技術指標
1 鹽分測量范圍：0.01~0.3mol/L，最小讀數為0.01mol/L，配套測量精度優于5% ；
2 電導測量范圍：
（1）
0-20mS( 相對應于 0-2000mV),最小分辨率: 0.01mS ；
（2）
0-200uS,最小分辨率: 0.1uS.
3 儀器有校正檔，提高了測量精度。
4 讀數表供電電壓: 1.5V 電池( 5 號) 2 節 。
5 儀器外形尺寸：135×65×24mm；重量：小于0.16kg；
6 工作條件：環境溫度為0~45 ℃ ；相對濕度為小于85% 。
DDS-2型在線電導率監測儀（待補充）
EC變送器
附表：KCl溶液的電導
如何用電導率儀來測定溶液的鹽分含量
如何提高 DDB-2 型數字式電導率儀溫度補償精度
CD-11型鹽分電導溫度儀

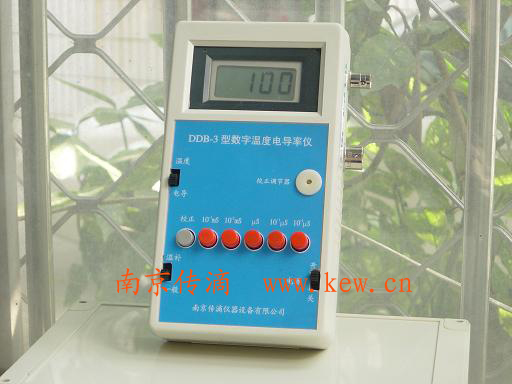

DDB-2型便攜式數字電導率儀和DDB-3型數字溫度電導率儀外型

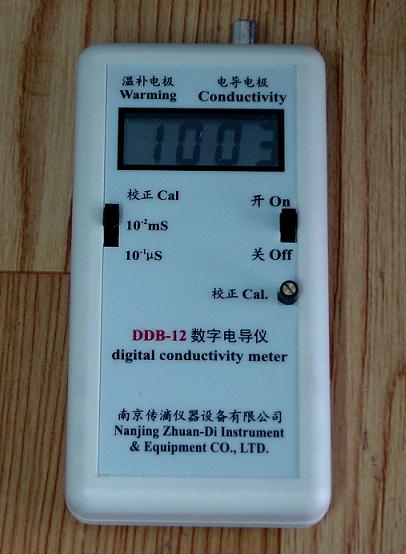

DDB-12型數字電導率儀
FJA-6智能電導溫度儀
FJA-6型智能溫度電導率儀《下載說明書》
儀器特點：
1、本儀器具有數字溫度補償功能，可以方便地直接顯示出25℃時的被測電導值或電導率和溫度值，克服了人工計算，比較麻煩的缺點。
2、電導測量范圍為1uS-100mS（分5個量程）量程自動轉換。
3、本儀器工作穩定、重現性好，而且操作簡單、讀數方便，適合于實驗室或野外有交流供電條件的場應用。
4、儀器照片如右圖所示。
二技術特性
1． 量程自動轉換。電導測量范圍為1?S-100mS（分5個量程）。
（1）10mS-100mS
（2）1mS-10mS
（3）100uS-1mS
（4）10uS-100uS
（5）1uS-10uS（在精度要求不高時可讀0.1?S）
2． 電導測量精度<±1.5%
3． 溫度補償誤差：<±2%
4． 穩定性：±0.1%（滿度）±1個字（每小時）。
5． 重量：小于0.5Kg。
6． 體積：183Х130Х60mm
7． 使用條件：
⑴環境溫度：0～45℃
⑵相對濕度：≤85%
⑶供電：5V直流電
(4)周圍無強烈電磁場干擾。
FJA-10 型 土壤鹽分傳感器
DDB-2 電導儀上 25 ℃ 的電導值 mS |
KCl 標準溶液的濃度 m mol/L |
0.93 |
10 |
4.2 |
50 |
7.7 |
100 |
10.8 |
150 |
13.4 |
200 |
傳感器測量標準 KCl 溶液 線性回歸曲線
傳感器測量標準 KCl 溶液 二次回歸曲線
